DALI-2, 1–10 V, Push-Dim ou Casambi : quelle commande choisir ?
Le bon pilotage dépend d’abord du projet : un bouton-poussoir suffit parfois pour varier une petite zone ; un réseau DALI-2 répond mieux à un ensemble de luminaires à adresser et à suivre ; Casambi apporte de la souplesse lorsque le câblage de commande est difficile ; le 1–10 V peut rester pertinent pour une installation simple ou existante. Avant de choisir, il faut décrire les scènes, les zones, les possibilités de câblage et la maintenance attendue.
Partir de l’usage, pas du protocole

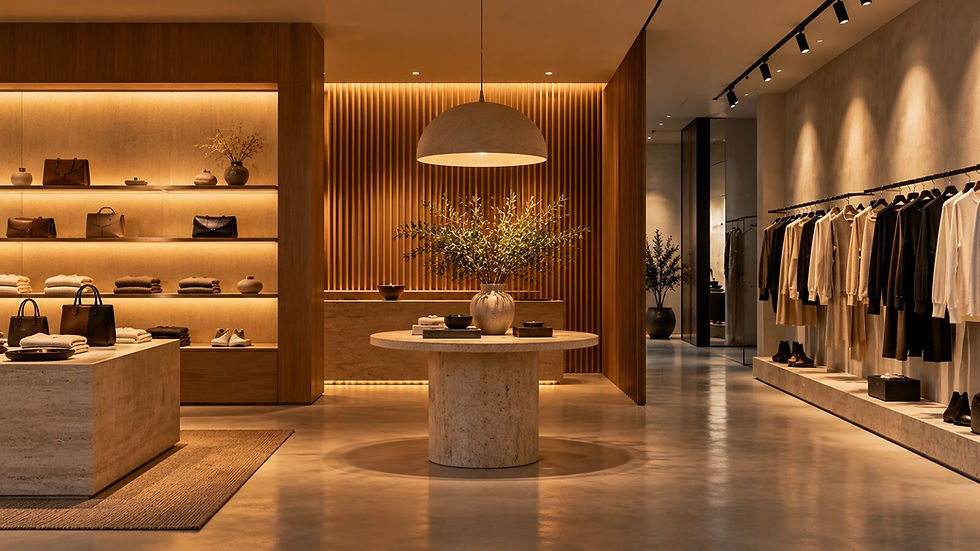

Dans une boutique, un restaurant ou des bureaux, la question n’est pas seulement « peut-on faire varier les luminaires ? ». Il faut savoir qui commande quoi, depuis quel point, à quel moment et avec quelle souplesse. Une scène d’accueil, une zone de circulation et un éclairage d’accentuation peuvent évoluer séparément. Le choix du système engage aussi le driver, les commandes, la mise en service et la personne qui assurera les réglages plus tard.
Quatre questions structurent la prescription : combien de zones indépendantes ? Les groupes et les scènes changeront-ils souvent ? Un câblage de commande peut-il être ajouté ? Faut-il connaître l’état des équipements ou intégrer des capteurs ? Les réponses évitent de surdimensionner une petite installation comme de sous-estimer un projet évolutif.

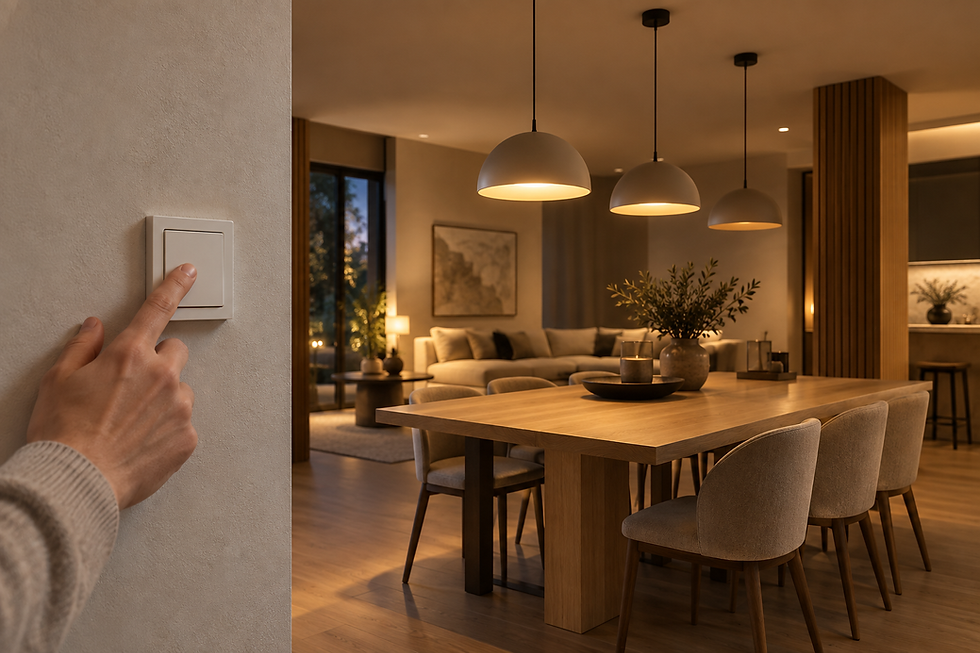

Push-Dim : une variation simple, à vérifier driver par driver
Avec un driver compatible, un bouton-poussoir peut commander l’allumage et la variation. C’est une option lisible pour une pièce ou une zone limitée. Elle ne constitue toutefois pas, à elle seule, une architecture de gestion centralisée : la mémorisation du dernier niveau, la synchronisation de plusieurs drivers et le comportement de plusieurs boutons dépendent du matériel choisi.
Demander la fiche du driver et le schéma du fabricant avant le chantier. Le nombre de luminaires et la longueur des liaisons admissibles ne se déduisent pas du seul nom « Push-Dim ».
1–10 V : une commande analogique pour des besoins stables
Le 1–10 V fait varier le niveau au moyen d’un signal analogique sur des drivers compatibles. Il peut convenir lorsqu’une zone reste groupée et que l’installation existante utilise déjà cette interface. Il faut distinguer la variation de l’extinction : selon le driver et le contrôleur, une coupure de l’alimentation peut être nécessaire pour éteindre réellement les luminaires.
Vérifier le sens de fonctionnement de l’interface, le comportement au minimum et la capacité du contrôleur à piloter tous les drivers prévus. Ne pas assimiler 1–10 V et 0–10 V sans contrôle des fiches techniques.
DALI-2 : adresser, reconfigurer et faire dialoguer les équipements
DALI est une communication numérique bidirectionnelle entre appareils de commande d’éclairage. La certification DALI-2 vise une meilleure interopérabilité des produits concernés. Dans un projet avec plusieurs groupes, des scénarios, des capteurs ou un besoin de suivi, l’adressage des équipements peut simplifier les changements de répartition après la pose.
Cette souplesse suppose une architecture cohérente : alimentation du bus, contrôleur, drivers et éventuels dispositifs d’entrée doivent être sélectionnés et mis en service ensemble. Le logo DALI-2 d’un composant ne garantit pas, à lui seul, que toutes les fonctions souhaitées seront disponibles dans le système complet. Préciser les scènes et les données attendues dans le cahier des charges.
Casambi : reconfigurer des groupes sans bus de commande traditionnel
Casambi s’appuie sur une communication sans fil maillée entre équipements compatibles. Dans une rénovation où tirer un nouveau bus est contraignant, la création et la modification de groupes ou de scènes peuvent être plus souples. Cela ne supprime ni l’alimentation électrique des luminaires ni la nécessité de vérifier les équipements et la couverture radio dans le lieu réel.
Prévoir l’emplacement des appareils, la méthode de commande quotidienne et la remise des accès et de la documentation au responsable du site. Un essai sur place est particulièrement utile si les volumes, les matériaux ou les futures cloisons risquent de modifier la portée.
Quel choix pour trois situations courantes ?
Une petite zone de variation
Un Push-Dim compatible peut suffire si l’utilisateur veut une commande locale simple et ne demande ni scénarios complexes ni suivi centralisé. Un 1–10 V existant peut également être conservé lorsque ses limites sont acceptées et que les nouveaux drivers sont vérifiés.
Un ensemble de zones appelé à évoluer
DALI-2 mérite d’être étudié si les groupes, les capteurs et les scénarios doivent être reconfigurés et maintenus. Le coût et le temps de mise en service doivent figurer dans la comparaison, avec le plan des adresses et la documentation finale.
Une rénovation avec peu de possibilités de câblage
Casambi peut faciliter une commande flexible sans nouveau bus de commande. La validation porte sur le réseau réel, la compatibilité des luminaires, les interfaces nécessaires et la continuité d’exploitation après la livraison.
La vérification décisive : la chaîne complète
Avant de commander, dresser une liste par luminaire : référence, driver, protocole ou interface, plage de variation annoncée, type de commande, nombre de zones et comportement en cas de coupure. Ajouter les contrôleurs, alimentations, passerelles et capteurs nécessaires. Une passerelle entre deux univers peut être possible, mais sa présence et les fonctions effectivement transmises doivent être vérifiées sur la solution retenue.
Pour 8-48, cette vérification s’inscrit dans la prescription lumière : comparer les luminaires professionnels en tenant compte du pilotage réel, de leur implantation et de la maintenance. Le bon système est celui que l’installateur peut mettre en service et que l’exploitant pourra comprendre et faire évoluer.
FAQ — CHOISIR LA COMMANDE D’ÉCLAIRAGE
Le Push-Dim fonctionne-t-il avec tous les luminaires LED ?
Non. La compatibilité dépend du driver installé dans le luminaire, pas seulement de la source LED. Il faut vérifier la fiche technique, le schéma de raccordement et les conditions d’usage avec un ou plusieurs boutons-poussoirs. Un driver non prévu pour cette commande ne devient pas variable par le seul ajout d’un poussoir.
Le 1–10 V permet-il d’éteindre complètement les luminaires ?
Pas nécessairement par le seul signal de variation. Selon l’association du driver et de la commande, la plage minimale laisse le luminaire allumé et une coupure d’alimentation séparée est nécessaire. La réponse doit être confirmée sur les fiches des références retenues, puis testée lors de la mise en service.
Quelle différence pratique entre DALI et DALI-2 ?
DALI désigne l’interface numérique de commande. DALI-2 ajoute un programme de certification portant notamment sur l’interopérabilité des produits conformes aux spécifications applicables, y compris des dispositifs de commande. Cela ne dispense pas de concevoir le système et de vérifier que les fonctions attendues sont prises en charge par chaque appareil choisi.
DALI-2 est-il indispensable pour une seule pièce ?
Non. Une pièce avec une seule zone et une commande locale peut être bien servie par une solution plus simple. DALI-2 prend davantage de sens lorsque l’on veut adresser des luminaires, modifier les groupes, intégrer des capteurs ou organiser une maintenance à l’échelle d’un ensemble. Le besoin réel prime sur la technologie.
Casambi évite-t-il tous les câbles ?
Non. Le pilotage des équipements compatibles est sans fil, mais les luminaires ont toujours besoin de leur alimentation électrique. Certaines interfaces ou passerelles peuvent aussi être nécessaires selon le matériel existant. Le bénéfice principal en rénovation est de limiter ou d’éviter l’ajout d’un bus de commande traditionnel, sous réserve d’une couverture radio vérifiée.
Peut-on associer Casambi et des luminaires DALI ?
Oui, certains contrôleurs et passerelles permettent de faire communiquer des équipements, mais les fonctions disponibles varient selon les références et l’architecture. Il faut vérifier le sens de la commande, les groupes, les scènes, les éventuelles données remontées et les limites de la passerelle. Une simple mention de compatibilité ne remplace pas un schéma validé.
Comment éviter des variations différentes entre luminaires ?
Comparer la plage de variation, le driver et le comportement au niveau bas de chaque référence. Sur une zone commune, des appareils de familles différentes peuvent réagir différemment à une même consigne. Une maquette ou un essai avec les produits définitifs permet de juger la cohérence visuelle avant de généraliser l’installation.
Que remettre à l’exploitant après la mise en service ?
Un plan des zones et des commandes, les références des luminaires et drivers, les schémas de raccordement, les réglages et une procédure de modification des scènes. Pour un système adressé ou sans fil, prévoir aussi la documentation de configuration et la gestion des accès. Cette remise facilite le dépannage et les évolutions futures.
